為了提高標簽印刷品的表面光澤度，我們需要進(jìn)行“亮光”整飾，如覆膜、上光油等。從降低生產(chǎn)成本及提升生產(chǎn)效率的角度考慮，標簽印刷企業(yè)多采用UV光油對標簽產(chǎn)品進(jìn)行上光處理。

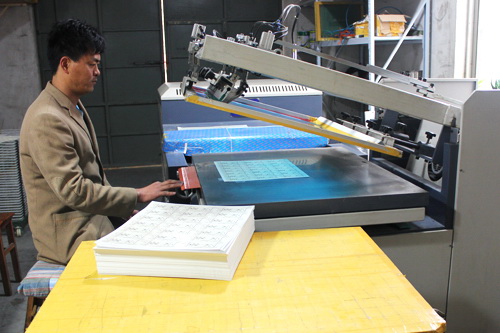

![E}RN9NN7]M60ZF]HY$)NIDB.png](/uploads/allimg/160802/2-160P2101K92Y.jpg)
按照UV光油的黏稠度不同來(lái)進(jìn)行分類(lèi)，可以將UV光油分為UV墨斗型光油、UV涂布型光油兩大類(lèi);如果根據印刷方式的不同，可以將UV光油分為表1所列的幾種。
值得一提的是，由于UV墨斗型光油黏度大、流平性不良，且涂層極薄，厚度往往只有1～5μm，所以整體亮度遠達不到UV涂布型光油的效果。通常UV墨斗型光油用于膠印時(shí)，我們建議前端色墨不開(kāi)紫外燈固化，直接使用“濕 濕”的印刷方式，以此來(lái)提高標簽表面的光澤度。
總體來(lái)說(shuō)，標簽印刷企業(yè)選用UV光油產(chǎn)品的關(guān)鍵還是要根據終端客戶(hù)訴求，并結合企業(yè)自身上光設備的情況來(lái)決定。
標簽的“消光(亞光)”整飾
標簽常用的“消光(亞光)”整飾工藝，可在一定程度上代替以往的亞光膜復合。目前效果最好的“消光(亞光)”整飾工藝是網(wǎng)印消光油，其優(yōu)點(diǎn)是墨層厚、遮蓋力可控，且消光粉的顆粒粗，對光的折射效果佳;缺點(diǎn)是生產(chǎn)效率偏低，不適于大批量快速印刷標簽，多用于一些高檔產(chǎn)品標簽的生產(chǎn)。
由于UV上光工藝與標簽印刷企業(yè)所用的設備息息相關(guān)，所以我們在選擇光油時(shí)需要充分考慮這些限制因素，如衛星式、間歇式的凸版印刷機，每個(gè)色組后必帶紫外燈固化裝置，這樣一來(lái)就無(wú)法使用“濕 濕”的印刷方式，那么使用UV墨斗型光油必然效果不佳?？紤]到這樣的條件，通常我們會(huì )選擇使用UV亞光油，即進(jìn)行“干 濕”的印刷方式，其前端色墨照射固化后再印刷亞光油，以此達到較好的亞光度。
標簽的“雪花及磨砂”整飾
為追求標簽的特殊效果，一些標簽印刷企業(yè)選擇UV雪花油進(jìn)行整飾，該整飾工藝可在標簽印刷品表面形成非常細密均勻、平滑的小皺紋及花點(diǎn)圖案，并伴有亮光和亞光兩類(lèi)不同效果。該工藝一般采用200～350目的聚酯網(wǎng)版，并且使用3支以上的功率為5kW的UV固化燈，其中一只燈管用于雪花的形成，另兩只燈管用來(lái)徹底固化。亦可考慮在前端使用紅外燈進(jìn)行預干燥，再使用多臺紫外光固化聯(lián)機操作的模式。
總結以往的實(shí)踐經(jīng)驗，標簽底色的色相和著(zhù)色力的高低都會(huì )影響“雪花”的大小和均勻度，尤其是印刷后形成的“雪花”效果受傳送速度影響較大。因此我們在固定其他操作方式的情況下，要將注意力放在調節傳送速度上，從而適當調整“雪花”效果。
標簽的“皺紋”整飾
“皺紋”整飾是指涂料在高溫干燥時(shí)，因表層和底層的收縮情況不同而引起的起皺現象，這種現象被人們視為一種獨特的裝飾效果。
在標簽印刷領(lǐng)域，我們經(jīng)常使用紫外光固化的方式來(lái)實(shí)現“皺紋”整飾，以此來(lái)解決因高溫引起的承印物變形受損的難題。通常我們采用網(wǎng)印工藝將UV皺紋光油印在承印物表面，通過(guò)低壓紫外線(xiàn)燈(主波長(cháng)為185nm和250nm的低功率殺菌燈)與高壓汞燈(主波長(cháng)為360和385nm的強功率汞類(lèi))相結合的照射方法，從而使標簽印刷品表面產(chǎn)生皺紋的視覺(jué)效果。
在此需要注意的是，此類(lèi)工藝多采用100～250目的網(wǎng)版，生產(chǎn)速度控制在20m/min左右，整體生產(chǎn)效率不高，且出皺紋的效果受制于各種生產(chǎn)條件，一般人較難操作。
標簽的“香味”整飾
細心留意市場(chǎng)上的高檔標簽產(chǎn)品，我們能發(fā)現香味油墨的蹤影，擦拭后即能散發(fā)出香味。UV香味油墨是將微膠囊技術(shù)與UV油墨快速固化工藝結合在一起，當UV油墨照射固化時(shí)，把包裹在緩釋膠囊中的香料與油墨中的其他成分一起固化成膜(如圖1)，這樣印刷品在儲存、加工過(guò)程中香味不易揮發(fā)，持久性強(1年以上)。只有當觸碰標簽印刷品的油墨表面時(shí)，壓力將微膠囊破壞，香味才會(huì )散出。
標簽的“特殊UV疑似凹凸”工藝
UV上光工藝并不局限于單一設備或某一種具體的光油產(chǎn)品，往往也是多種類(lèi)型的組合?，F在市場(chǎng)上流行的“UV疑似凹凸工藝”，即是典型的亮光油與亞光油在同一枚標簽上一次涂布的案例。
UV疑似凹凸工藝工作原理：利用UV光油與UV底印光油(墨斗型產(chǎn)品)的“互斥”原理，一次性實(shí)現凹凸的印刷效果，并且可以通過(guò)控制UV底油的涂布量來(lái)實(shí)現UV光油涂布后的明暗變化效果。
需要注意的是，在不同的印刷條件下，光油互斥性有差異，如當UV底印光油過(guò)于干燥時(shí)，UV涂布光油可能在刮擦時(shí)容易脫落。所以為了確保產(chǎn)品的印刷效果，我們需要嚴格控制印刷條件。
不同的標簽整飾工藝可以有效地提升標簽產(chǎn)品的差異性，這對減少標簽印刷品的同質(zhì)化競爭來(lái)說(shuō)無(wú)疑起到了很好的作用，并且隨著(zhù)日化、醫藥、食品、化妝品及物流等行業(yè)的快速發(fā)展，標簽整飾工藝必將發(fā)揮出更大的作用。已經(jīng)有越來(lái)越多的標簽印刷企業(yè)開(kāi)始關(guān)注標簽整飾工藝，如果能掌握本文提到的幾種標簽整飾工藝，并在實(shí)踐中加以靈活運用，相信一定能制作出不同尋常的“高大上”標簽，早日擺脫“紅海”廝殺。
